Alat Total Station – Dalam dunia konstruksi, pemetaan, dan survei lahan, ketelitian menjadi salah satu hal yang sangat penting. Kesalahan kecil dalam menentukan posisi atau elevasi tanah dapat memengaruhi proses pembangunan secara keseluruhan. Karena itu, para surveyor membutuhkan alat yang mampu mengukur kondisi permukaan tanah dengan cepat dan akurat. Salah satu alat yang banyak digunakan adalah total station pengukuran topografi.
Total station merupakan alat ukur elektronik yang menggabungkan fungsi teodolit dengan alat pengukur jarak elektronik atau Electronic Distance Measurement (EDM). Dengan alat ini, surveyor dapat mengukur sudut, jarak, posisi titik, hingga data koordinat suatu area. Lalu, bagaimana cara kerja dan fungsi total station dalam pengukuran topografi? Simak penjelasannya berikut ini.

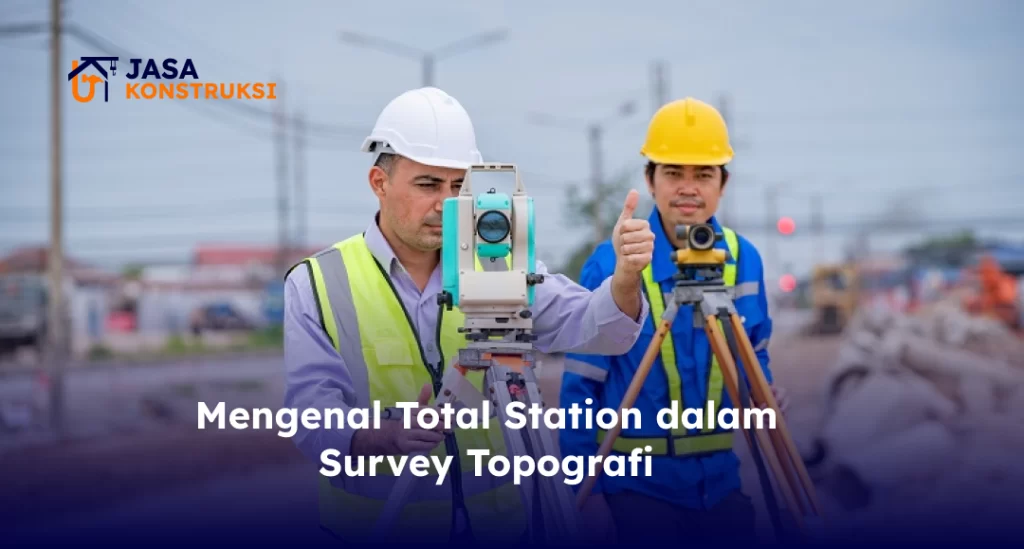

Mengenal Total Station dalam Survey Topografi
Total station pengukuran topografi adalah perangkat survei yang digunakan untuk memperoleh data posisi suatu titik di permukaan tanah. Alat ini dapat mengukur sudut horizontal, sudut vertikal, serta jarak dari satu titik ke titik lainnya.
Data hasil pengukuran kemudian dapat digunakan untuk menentukan koordinat dan elevasi titik. Surveyor juga dapat mengolah data tersebut menjadi peta topografi, kontur tanah, maupun data pendukung untuk pekerjaan konstruksi.
Berbeda dengan alat ukur konvensional yang membutuhkan beberapa perangkat secara terpisah, total station menggabungkan beberapa fungsi dalam satu alat. Hal ini membuat pekerjaan survei menjadi lebih praktis dan efisien
Persiapan Sebelum Menggunakan Total Station
Sebelum melakukan pengukuran di lapangan, ada beberapa hal yang perlu dipersiapkan agar proses survey berjalan lancar.
1. Memastikan Kondisi Alat
Periksa kondisi Total Station sebelum digunakan, termasuk:
- Baterai terisi penuh
- Lensa teleskop bersih
- Tripod dalam kondisi stabil
- Prisma reflektor siap digunakan
Peralatan tambahan seperti tripod, pole prisma, dan controller juga harus dipastikan berfungsi dengan baik.
2. Menentukan Titik Benchmark
Benchmark adalah titik referensi yang digunakan sebagai dasar pengukuran. Biasanya titik ini memiliki koordinat yang sudah diketahui sebelumnya.
Benchmark sangat penting karena akan menjadi acuan untuk menentukan posisi titik-titik lainnya dalam pengukuran topografi.
3. Menyiapkan Tripod dan Leveling
Pasang tripod di atas titik pengukuran dan pastikan posisinya stabil. Setelah itu, pasang Total Station pada tripod dan lakukan proses leveling.
Leveling bertujuan memastikan alat berada dalam posisi horizontal yang sempurna sehingga hasil pengukuran tidak mengalami kesalahan.

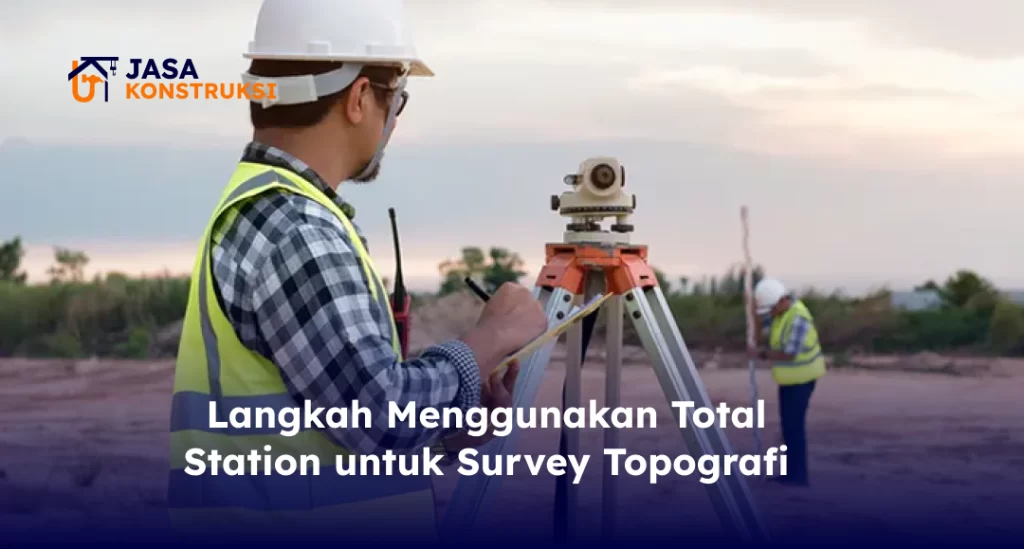

Langkah Menggunakan Total Station untuk Survey Topografi
Penggunaan total station membutuhkan beberapa tahapan agar hasil pengukuran sesuai kondisi sebenarnya. Selain memahami fungsi alat, surveyor juga perlu mengikuti prosedur secara berurutan. Berikut langkah menggunakan total station untuk survey topografi.
1. Tentukan Titik Pengukuran
Pertama, tentukan titik yang akan digunakan sebagai lokasi berdirinya alat. Pilih permukaan yang stabil agar posisi alat tidak mudah berubah. Selain itu, pastikan titik tersebut memiliki referensi koordinat yang jelas.
2. Pasang Tripod
Selanjutnya, pasang tripod tepat di atas titik pengukuran. Buka kaki tripod dengan posisi yang kokoh dan seimbang. Kemudian, atur ketinggiannya agar surveyor dapat melihat layar alat dengan nyaman.
3. Pasang Total Station
Setelah tripod stabil, pasang total station pada dudukan tripod. Kencangkan pengunci agar alat tidak bergerak selama pengukuran. Berikutnya, periksa kembali posisi alat terhadap titik acuan.
4. Lakukan Centering dan Leveling
Kemudian, lakukan centering untuk memastikan alat berada tepat di atas titik pengukuran. Setelah itu, lakukan leveling menggunakan nivo pada alat. Posisi gelembung harus berada di tengah agar instrumen dapat bekerja dengan tepat.
5. Masukkan Data Awal
Selanjutnya, hidupkan total station dan masukkan data yang diperlukan. Data tersebut dapat berupa koordinat titik berdiri alat, tinggi instrumen, serta informasi titik referensi. Pastikan semua angka telah diperiksa sebelum melanjutkan.
6. Lakukan Orientasi atau Backsight
Berikutnya, arahkan total station menuju titik referensi atau backsight. Masukkan koordinat titik tersebut apabila sistem membutuhkan data koordinat. Tahap ini digunakan untuk menentukan orientasi arah pengukuran.
7. Arahkan Prisma ke Titik Target
Setelah orientasi selesai, tempatkan prisma pada titik yang ingin diukur. Kemudian, arahkan teropong total station menuju prisma. Pastikan target terlihat jelas sebelum melakukan pembacaan.
8. Lakukan Pengukuran
Tekan tombol pengukuran untuk membaca jarak dan sudut. Total station kemudian menghitung data berdasarkan pengaturan yang digunakan. Hasilnya dapat mencakup sudut horizontal, sudut vertikal, jarak, serta koordinat titik.
9. Simpan Data Pengukuran
Setelah hasil muncul, simpan data pada memori perangkat. Berikan kode atau nama titik yang mudah dikenali. Dengan begitu, data dapat dikelola dengan lebih mudah saat proses pengolahan.
10. Ulangi pada Titik Berikutnya
Selanjutnya, pindahkan prisma ke titik berikutnya. Arahkan kembali total station dan lakukan pengukuran dengan prosedur yang sama. Proses tersebut dilakukan sampai seluruh titik yang diperlukan selesai diukur.
11. Periksa Kembali Hasil Survey
Setelah semua titik selesai, lakukan pengecekan terhadap data yang terkumpul. Periksa kemungkinan adanya koordinat yang tidak sesuai atau hasil pengukuran yang menyimpang. Jika ditemukan kejanggalan, pengukuran dapat dilakukan kembali.
12. Pindahkan Data untuk Pengolahan
Terakhir, pindahkan data dari total station ke komputer. Data tersebut kemudian dapat diolah menggunakan perangkat lunak surveying, pemetaan, CAD, atau pemodelan topografi. Hasil akhirnya dapat digunakan untuk membuat peta kontur, menentukan elevasi, dan mendukung perencanaan konstruksi.

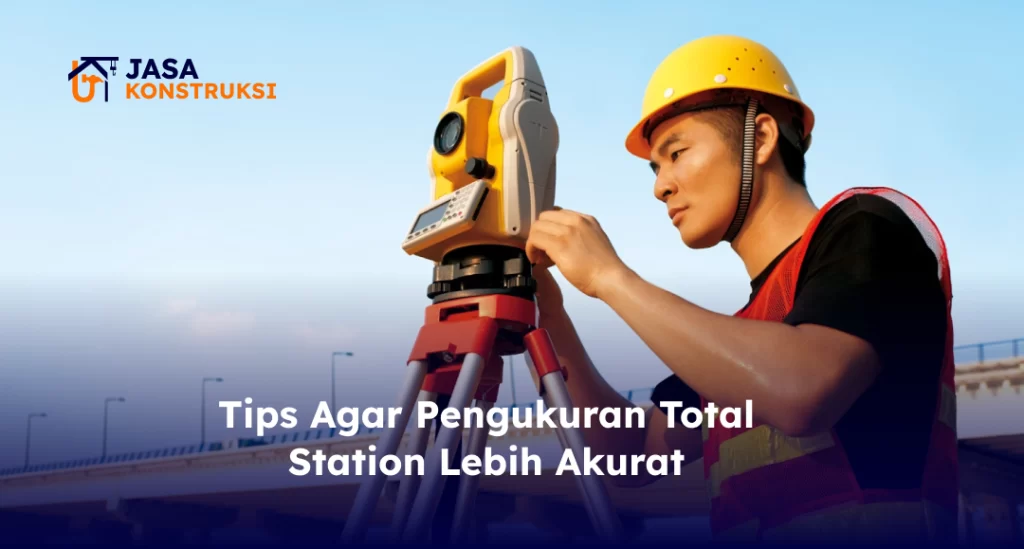

Tips Agar Pengukuran Total Station Lebih Akurat
Akurasi menjadi hal penting dalam penggunaan total station, terutama untuk pekerjaan survey topografi dan konstruksi. Data yang kurang tepat dapat memengaruhi perencanaan serta posisi pekerjaan di lapangan. Karena itu, beberapa hal berikut perlu diperhatikan.
1. Pastikan Alat Sudah Terkalibrasi
Pertama, pastikan total station berada dalam kondisi baik dan sudah dikalibrasi. Kalibrasi membantu menjaga ketepatan pembacaan sudut dan jarak. Selain itu, lakukan pemeriksaan secara berkala sesuai rekomendasi produsen.
2. Pasang Tripod pada Permukaan Stabil
Kemudian, pilih lokasi pemasangan tripod yang kuat dan tidak mudah bergeser. Hindari permukaan yang terlalu lunak atau mudah bergetar. Dengan demikian, posisi alat dapat tetap stabil selama proses pengukuran.
3. Lakukan Centering dengan Teliti
Selanjutnya, pastikan alat berada tepat di atas titik pengukuran. Proses centering harus dilakukan secara teliti menggunakan optical plummet atau laser plummet. Kesalahan kecil pada posisi alat dapat memengaruhi koordinat hasil survey.
4. Perhatikan Leveling
Setelah centering, lakukan leveling hingga posisi alat benar-benar rata. Periksa kembali nivo sebelum memulai pengukuran. Jika alat mengalami perubahan posisi, leveling sebaiknya dilakukan kembali.
5. Ukur Tinggi Instrumen dengan Benar
Tinggi instrumen atau HI (Height of Instrument) harus diukur secara tepat. Kemudian, masukkan nilainya sesuai satuan yang digunakan perangkat. Kesalahan pada data ini dapat menyebabkan perbedaan hasil elevasi.
6. Pastikan Prisma Berdiri Tegak
Prisma harus ditempatkan tepat pada titik target dan berada dalam posisi tegak. Gunakan pole yang memiliki nivo agar posisi prisma dapat dikontrol. Selain itu, pastikan tinggi prisma sudah dicatat dengan benar.
7. Pastikan Jalur Pengukuran Tidak Terhalang
Jalur antara total station dan prisma sebaiknya memiliki pandangan yang jelas. Hindari penghalang seperti kendaraan, pohon, pagar, atau bangunan. Dengan begitu, alat dapat membaca target secara lebih konsisten.
8. Perhatikan Kondisi Cuaca
Kondisi lingkungan juga dapat memengaruhi proses pengukuran. Panas ekstrem, hujan, kabut, atau perubahan kondisi atmosfer dapat mengganggu pembacaan jarak. Oleh karena itu, pilih waktu pengukuran dengan kondisi lapangan yang mendukung.
9. Gunakan Titik Referensi yang Tepat
Titik referensi atau benchmark harus memiliki koordinat dan elevasi yang jelas. Pastikan data referensi tersebut benar sebelum digunakan. Selanjutnya, lakukan orientasi melalui titik backsight dengan teliti.
10. Lakukan Pengukuran Berulang
Pengukuran sebaiknya tidak hanya dilakukan satu kali pada titik penting. Lakukan pengukuran ulang untuk memeriksa konsistensi data. Jika terdapat perbedaan signifikan, periksa kembali posisi alat dan prisma.
11. Simpan Data Secara Teratur
Setiap titik sebaiknya diberikan kode yang jelas dan konsisten. Kemudian, simpan data secara berkala selama proses survey. Cara ini membantu mencegah kesalahan pencatatan serta kehilangan data.
Baca juga : Pilihan Material Lantai Carport Kuat Tahan Beban
Untuk mendapatkan hasil pengukuran dan pekerjaan konstruksi yang lebih terencana, gunakan Jasa Konstruksi profesional. Klik tombol berikut ini untuk mendapatkan informasi dan layanan yang sesuai kebutuhan proyek Anda.
Kesimpulan
Total station menjadi salah satu perangkat penting dalam pekerjaan survey topografi modern. Dengan alat ini, pengukuran sudut, jarak, koordinat, dan elevasi dapat dilakukan secara terintegrasi. Namun, hasil yang akurat tetap membutuhkan persiapan, teknik penggunaan, dan pengecekan yang tepat.
